Калькулятор расчета расстояний ближней и дальней зоны антенны

Калькулятор вычисляет расстояние реактивной ближней зоны, расстояние излучающей ближней зоны (область Френеля) и расстояние дальней зоны. Для расчёта достаточно ввести рабочую частоту и размер антенны.

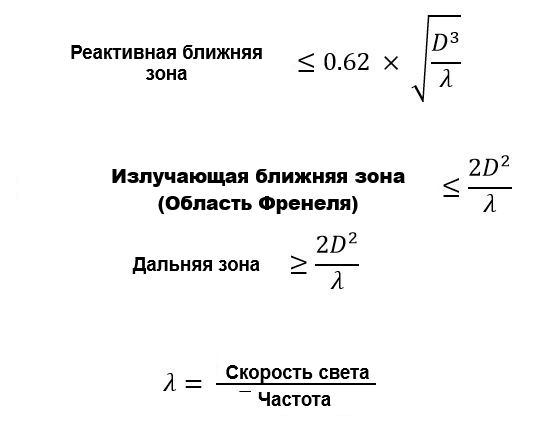

Формула для расчёта расстояний ближней и дальней зоны антенны

D — размер антенны (длина или диаметр);
f — частота сигнала;
λ — длина волны.

Понимание расстояний ближней и дальней зоны антенны

Поля, окружающие антенну, делятся на три основные области:

Реактивная ближняя зона
Реактивная ближняя зона — это область, где поля являются реактивными, то есть электрическое (E) и магнитное (H) поля сдвинуты по фазе на 90 градусов друг относительно друга. Для распространяющихся (излучаемых) полей необходимо, чтобы поля были ортогональны и находились в фазе.

Излучающая ближняя зона (область Френеля)
Излучающая ближняя зона, или область Френеля, находится между реактивной ближней зоной и дальней зоной. В этой области реактивные поля уже не доминируют, однако, в отличие от дальней зоны, форма диаграммы направленности заметно меняется с расстоянием.

Дальняя зона
Говоря об антеннах, дальней зоной называют область, находящуюся на большом расстоянии от антенны. В дальней зоне форма диаграммы направленности не изменяется при увеличении расстояния. Существует три условия, которые должны выполняться, чтобы считать, что антенна находится на расстоянии, соответствующем дальней зоне.
