Калькулятор перевода фазового шума в фазовое дрожание

Калькулятор предназначен для того, чтобы по частоте генератора и интегрированному фазовому шуму вычислить среднеквадратическое значение фазового дрожания в радианах и секундах.

В беспроводных системах фазовый шум является одним из критических параметров, особенно для ВЧ-генераторов и синтезаторов частот. Фазовый шум — это шум, расположенный вблизи полезного сигнала. Он измеряется в дБн/Гц и всегда определяется на частотах, отличных от частоты самого сигнала.

Например, если генератор работает на частоте 10 МГц, то фазовый шум измеряют в точках отстройки, скажем, 10 Гц, 100 Гц и 1 кГц. Чем ниже фазовый шум, тем лучше система: например, значение –65 дБн/Гц на отстройке 1 кГц считается лучше, чем –50 дБн/Гц на той же отстройке.

В цифровой области фазовому шуму соответствует фазовое дрожание. Поэтому преобразование фазового шума в дрожание часто требуется по самым разным причинам, и данный калькулятор помогает выполнить это преобразование.

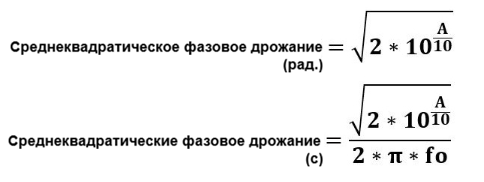

Формула для расчета:

Обозначения:
A — интегрированная мощность фазового шума (в дБн);
f₀ — частота генератора.

Расчёт выполняется по стандартной формуле, связывающей интегрированный фазовый шум, частоту и среднеквадратическое фазовое дрожание (как в радианах, так и во временных единицах).
