Калькулятор расчёта радиуса покрытия по параметрам антенны

Калькулятор предназначен для вычисления внутреннего и внешнего радиуса зоны покрытия сигналом на основе высоты антенны, угла наклона и вертикальной ширины луча.

Введите значения высоты антенны (H), угла наклона (А), вертикальной ширины луча (BW) и нажмите "Рассчитать", чтобы получить результат.
Введите значение высоты антенны
м
Введите значение угла наклона
Введите значение ширины луча
Результат:
Внутренний радиус
км
Внешний радиус
км

Формула для расчёта радиуса покрытия



где:
H — высота антенны (в метрах);
A — угол наклона антенны ;
BW — вертикальная ширина луча ;
Внутренний радиус — ближайшая граница зоны покрытия (в километрах);
Внешний радиус — дальняя граница зоны покрытия (в километрах).

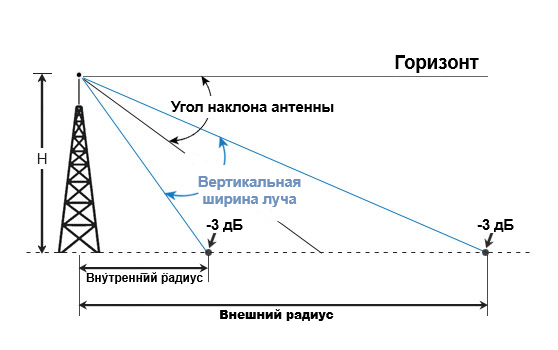

Что такое радиус покрытия при наклоне антенны?

Антенна наклоняется вверх или вниз относительно внешней антенны по вертикальной оси для достижения максимальной силы сигнала. Таким образом, диаграмма направленности может быть наклонена относительно горизонтальной оси антенны на определённый угол. Этот угол называется углом наклона антенны. Данные углы заранее задаются в системе управления для получения точной зоны покрытия. Зона покрытия — это географическая область, в которой внешняя антенна или объект может связываться с базовой антенной. Размер зоны покрытия зависит от угла наклона антенны и ширины её луча.

Применение расчёта радиуса покрытия при наклоне антенны

Характеристики наклона антенны необходимы для достижения максимальной силы сигнала в нужных направлениях. Рассчитывая зону покрытия при наклоне, можно эффективно определить необходимое количество сот для пользователей в секторе мобильной связи. Расчёты угла наклона и зоны покрытия необходимы для радаров, чтобы сфокусировать луч антенны для обнаружения нужного объекта с минимальными помехами. Расчёты зоны покрытия при наклоне имеют важное значение при эксплуатации распределённых антенных систем (DAS), удалённых антенных площадок и многих других направленных систем.

Важное примечание:

Для корректного расчёта все величины (высота) должны быть введены в метрах. Результат (внутренний и внешний радиусы) выдаётся в километрах. Если вы знаете исходные данные в футах, переведите их в метры перед вводом (1 фут ≈ 0,3048 м).
